Vindgenerator og solceller.

Hvis man har både en vindgenerator og solceller kan man lade på batterierne med begge enheder samtidig. Men det kræver at man, enten har en kontrolenhed, som kan have begge systemer tilkoblet, eller at man benytter sig af to kontrolenheder.

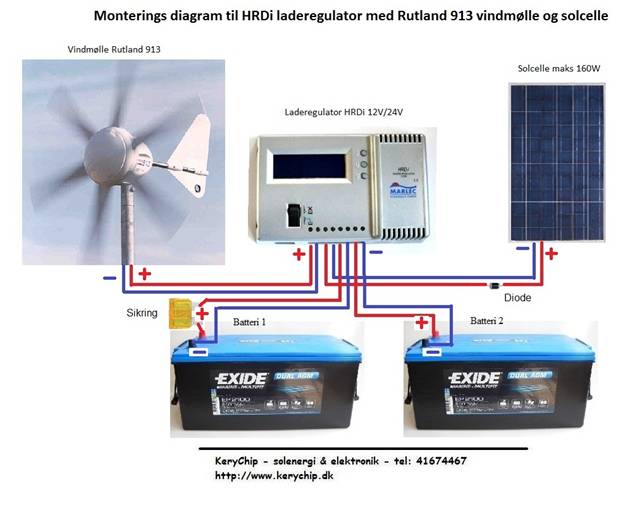

Hvis man har en Rutland 913 vindmølle, som er en gængs fabrikat, så kan man, som diagrammet viser have begge enheder tilkoblet laderegulatoren, idet den opfylder kravene til ladning på batterierne, og altså ikke kommer til at overlade batterierne, så de afgasser.

Som det også kan ses, så er den så fikst indrettet, at den kan lade på to uafhængige batterier, og at det altså ikke er nødvendigt med et skillerelæ.

 ( for god ordens skyld skal jeg lige pointere, at jeg intet har med Rutland at gøre ).

Laderegulator HRDi til Vindmølle Rutland 914-i, 910-4, 504 til   12-24V til batteri opladning (i uafhængige systemer)

Kan bruges sammen med:  Vindmølle Rutland 913 / 12-24V,  Vindmølle Rutland 914i / 12V og Vindmølle Rutland 504 / 12V

Med ekstra indgang til maks. 160W solceller.

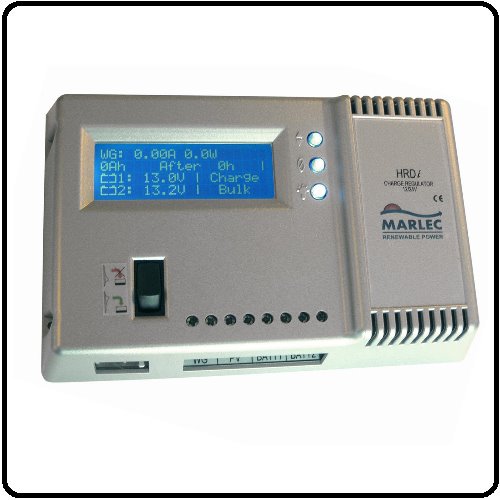

HRDi Laderegulatoren - arbejder med puls modulering (PWM) teknologi til at regulere batterispændingen
og forhindre overopladningen, med yderligere funktioner for batteri beskyttelse, overvågning og nem
installation. Denne generation af spændingsregulering gør at afslutningen af batteriopladningen gøres
uden varmedissipation, og endnu vigtigere for vindmøllens levetid, der blev indført hastighedsbegrænser
til turbinen, når batteriet er fuldt.
Rutland 913 vindmølle kan bruges til:


Egenskaber

* Den elektroniske laderegulator lader batteriet ved gradvis at begrænse strømmen for at undgå batteri
   overopladning.
         ved regulering, er vindmøllens hastighed nedsæt gradvis og reduceret til sidst til meget lavt.

    * Indbygget splitter der gør det muligt at oplade 2 separate sæt batterier, typisk til tjenester og motor
      batterier

    * 5 Position skifte til LCD giver dig mulighed for at se visning af: Strøm vindmølle, strøm fra solceller,
         strøm til batteri, Batterispænding 1 & Batterispænding 2.

    * Opladning fra flere kilder omskifter
          I on position, dette vil bringe vindmøllen i tomgangsdrift og stoppe ladestrøm fra solpanel, isolerer
               batterier fra disse opladnings kilder.
         Bemærk, at så vidt muligt bør dette være aktiveret i lav vind situationer eller v for at nedsætte
             vindmøllens hastighed.

    * En solfanger med en maksimal effekt på op til 160 watt kan tilsluttes direkte til den indbyggede
              terminal. Dette forbinder vindmøllen og solpanellet i parallelt
          En indbygget blokering diode forhindrer vinden & sol opladere fra at trække strøm fra
             hinanden.

    * Adgang panel til terminaler for nogen Rutland windmøller 913, 910-3, 504 eller 503 model,
      solpanel, batteri bank 1 og batteri bank 2.

    * Indbygget blokering diode beskytter HRDi Controller fra andre opladnings kilder til den samme batterier,
      f.eks. motor opladning

    LED * angiver batteriets fulde status.

    * 12 Volt System regulering cut-in spænding 13.8 Volt, maksimal ladespændingen 14,4 Volt (+ / - 2%)
    * 24 Volt System regulering cut-in spænding 27.6 Volt, maksimal ladespændingen 28,8 Volt (+ / - 2%)
    * Dimensioner: 193 x 127 x 40 mm Nettovægt: 0.42 kg
    * Dimensioner kasse: 215 × 170x105mm Pakket Vægt: 0.97 kg

Produceret af Marlec Eng Co Ltd

Som beskrevet ovenfor, kan det for andre vindgeneratorer være nødvendigt med to kontrolenheder, altså den enhed der følger med vindgeneratoren, og den der tilhører solcellerne. Men, det gør ikke noget for opladningen af batterierne, idet de to systemer sagtens kan være parallelkoblet. Men, det er jo også muligt at andre fabrikater har to indgange.

Jens Koch
